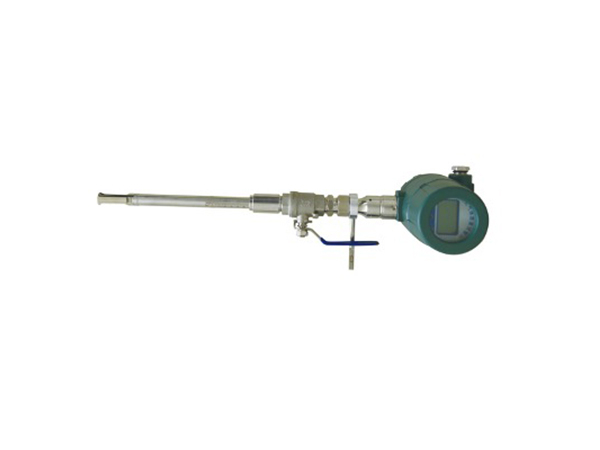

FG-6000系列 热式气体质量流量计

产品概述菲格瑞思是热式质量流量计在工业领域应用的推广者,不断致力于将 最新的技术应用于产品中,开发出了具有更高性能的优化产品,以合 理的价格向用户提供准确、可靠的热式质量流量仪表,为用户提供最 好的服务。温度补偿功能基于热扩散技术设计的FG-6000

产品详情

产品概述

菲格瑞思是热式质量流量计在工业领域应用的推广者,不断致力于将 最新的技术应用于产品中,开发出了具有更高性能的优化产品,以合 理的价格向用户提供准确、可靠的热式质量流量仪表,为用户提供最 好的服务。


温度补偿功能

基于热扩散技术设计的FG-6000系列热式气体质量流量计,理论上是 不需要进行温度和压力补偿的,但在现场应用时,温度不同,气体的 热传导特性会发生微小的变化。热式气体流量计通过内置的温度传感 器测量气体的温度,并根据气体的属性,消除了不同温度条件下气体 热传导特性变化对测量精度的影响。


自诊断功能

我们已经采取了多种技术措施对流量计的探头进行了安全保护,但是 现场恶劣的工况仍可能损害探头,流量计的自诊断功能将可以诊断探 头是否处于正常的工作状态。


管道面积补偿

传感器插入管道后会减少流体通过的面积,从而影响测量的精度, FG-6000系列热式气体质量流量计会自动地根据面积进行补偿,使检测 精度进一步提高。


显示器

用户可以通过显示单元的按键选择计量单位,并且可以对当前时间、 历史运行时间和仪表的其他参数进行设定,显示方式灵活。仪表可以 对流量进行累积计算,并把结果存储在EEPROM存储器中,所以即使 发生停电,以前的设定和运行信息也不会丢失。


产品应用

·压缩空气/气体/天然气测量

·半导体生产工艺中的气体测量和控制,包括超纯气体

·大型燃烧炉,联产及其他燃烧过程的燃烧气体测量

·污水处理中空气曝气,消化池及氯气测量

·化工及石化厂的工艺气体、火炬气测量

·液化气、沼气、生物气测量

·核电站和其他能源工厂的空气取样

·焦化厂焦炉煤气的测量、炼铁厂高炉煤气的测量

·电厂高炉的一次风、二次风的测量

·煤粉燃烧过程粉/气配比控制

·燃料电池工厂各种气体流量测量和控制


工作原理

FG-6000系列热式气体质量流量计根据热扩散原理检测气体的质量流量,具有测量精度高、量程比大的 特点。在防爆的变送器壳体中集成 了一系列智能芯片,仪表运行稳定,操作容易。流量计有两种安装 形式,一种是应用于大口径管道的 插入式探杆安装形式,一种是用于 小口径管道的流通式腔体安装形式,这使得流量计能够满足绝大多数现场应用的要求,提供给你超值的使用性能。

通过检测探头表面热量在气体流场中的损失,FG-6000系列热式质量流量计实现了对气体质量流量的高精度测量。传感器包含了两个具有质量平衡特性的探头元件,探头元件使用了高性能的RTD,参考 端探头的RTD用来测量气体温度(最高达500℃,这相当于773°F),工作端探头的 RTD用来测量加热元件的温度。通过改变加热器的温度,使工作端与 参考端维持恒定的温差。加热器功率和气体质量流量是非线性的关 系,流量计的微处理器会将功率和标定曲线进行拟合,并转换为相应 的质量流量,同时测出介质的温度,对流量进行温度补偿。

热式质量流量计的输出信号是基于流体特 性的,首要是流体的热传导性,其次是流 体流速。为了精确的测量,通常是需要根 据被测流体进行校准的。菲格瑞思开发了一种与标定用气体(通常为空气或氮气) 标准相关的方法来更加精确的计算出其它 气体的输出信号。这个方法被实践证明是 经济的、准确的、行之有效的。

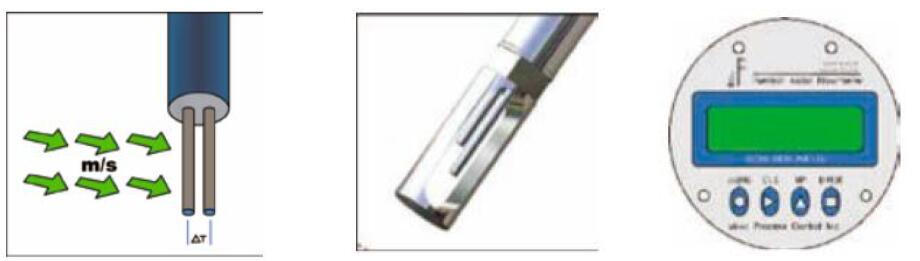

FG-6000系列 热式气体质量流量计(图1)

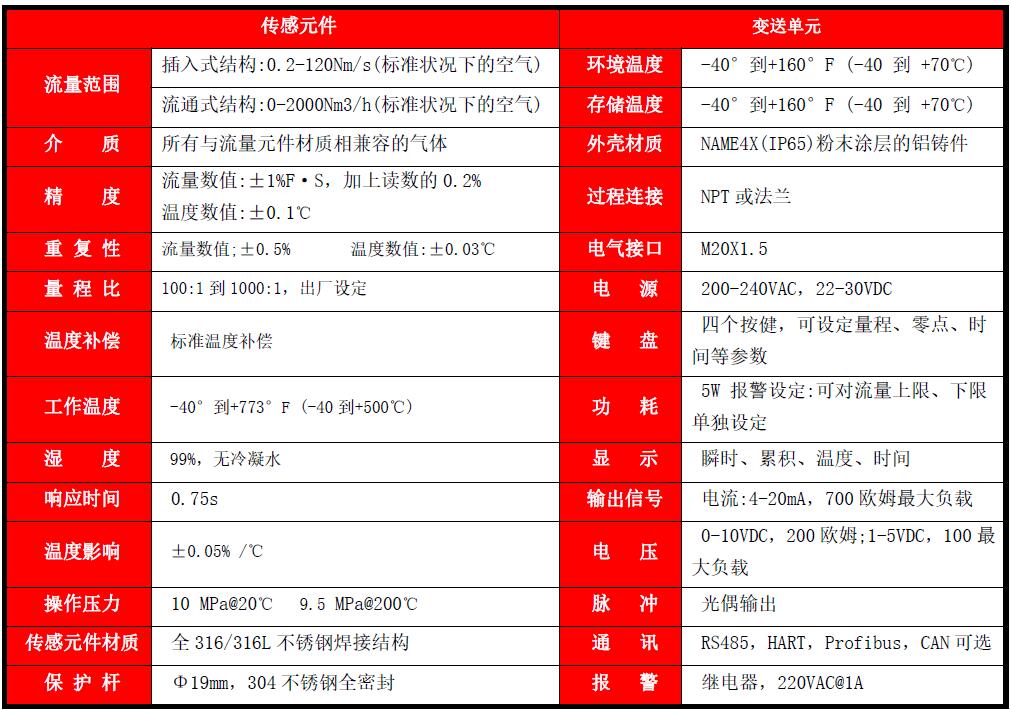

技术参数

FG-6000系列 热式气体质量流量计(图2)

如何订购

订购FG-6000,用户需提供以下参数:

1、被测介质

2、工作时最大压力和温度

3、流量范围

4、管道尺寸

5、安装方式

6、通讯协议

7、安装配件

8、如是混合气体时,请提供详细成分比例

在你订购产品时请提供详细的现场工作状况。

当操作温度在+200°到+773°F(+200°到+500℃ ) 时,必须使用分 体式安装,或者采用一根更长的插入式探头,使焊接底座和电子部件 之间的距离增加10英寸(250毫米)。
