LDG1型法兰式电磁流量计

一、产品概述LDG系列智能电磁流量计是根据法拉第电磁感应定律,用于测量管道中导电液体的体积流量,电磁流量计由传感器和转换器组成,转换器直接装配在传感器上,构成一体式电磁流量器;也可以将传感器和转换器分别安装,构成分体式电磁流量计。经过转换器中的微处理

产品详情

产品概述

LDG系列智能电磁流量计是根据法拉第电磁感应定律,用于测量管道中导电液体的体积流量,电磁流量计由传感器和转换器组成,转换器直接装配在传感器上,构成一体式电磁流量器;也可以将传感器和转换器分别安装,构成分体式电磁流量计。经过转换器中的微处理器电路进行信号转换,运算处理后数字显示屏直接显示流量值并且输出与流量成比例的频率信号或4 ~20mA直流电流信号。还可以选择HART或 RS485通讯接口,直接与上位机进行通讯。

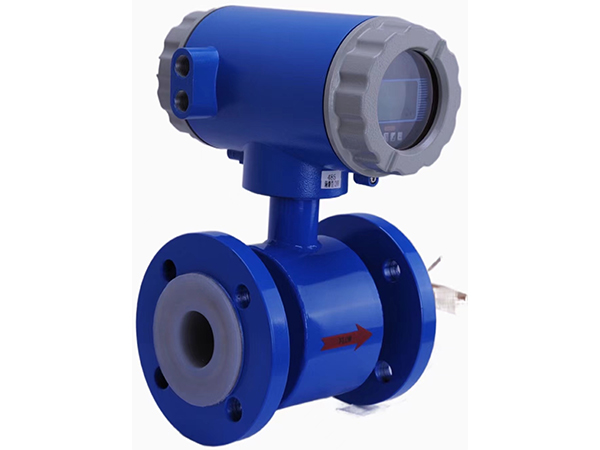

LDG1型法兰式电磁流量计(图1)

LDG1型法兰式电磁流量计(图2)

一体化电磁流量计

分体式电磁流量计

产品特点:

・ LDG系列电磁流量计适用于各种导电液体的流量测量,如自来水,污水,泥浆,纸浆,各种饮料,化学原料,粘稠液体和悬浮液。

・ LDG系列电磁流量计的测量结果不受温度,压力,密度,导电率等介质物理特性和工况条件的影响,其输出信号与被测流体的体积流量成正比。

・ LDG系列电磁流量计对强腐蚀性,强磨损性介质具有良好的适应性。

・ LDG系列电磁流量计具有优异的量程比,在低流速或流量变化幅度较大的应用领域(如自来水行业)具有良好的适用性。

・ 具有正/反双向流量测量功能。

・ 提供传感器多段非线性修正和传感器零点修正以及自动校零点功能。

・ 无线遥控、红外遥控功能以及按键操作,操作更加方便。

・ 全中文(英文)友好界面,操作简捷明了。

・ 多级密码管理,多种极限报警参数设置功能。

・ 具备转换器本机自检功能。

・ 宽范围电源可供选择(DC:18V~36V   AC:85V~265V)。

・ 采取一体及分离组合型设计,转换器和传感器双重系数设定,使转换器具有可替换性,模块化板卡设计,升级维护迅捷简便。

・ 具备防雷电保护设计电路。高效抗干扰电路,适用各种恶劣环境。

多种输出通讯接口可供选择。



LDG1型法兰式电磁流量计

   LDG1型传感器壳体用碳钢焊接制成,只有电极,衬里与介质接触。

   LDG1型传感器有多种可供选择的电极材料和多种可选择的衬里材料,以适合于不同介质的特殊要求。

   F46合PFA衬里的传感器可应用于负压管道。

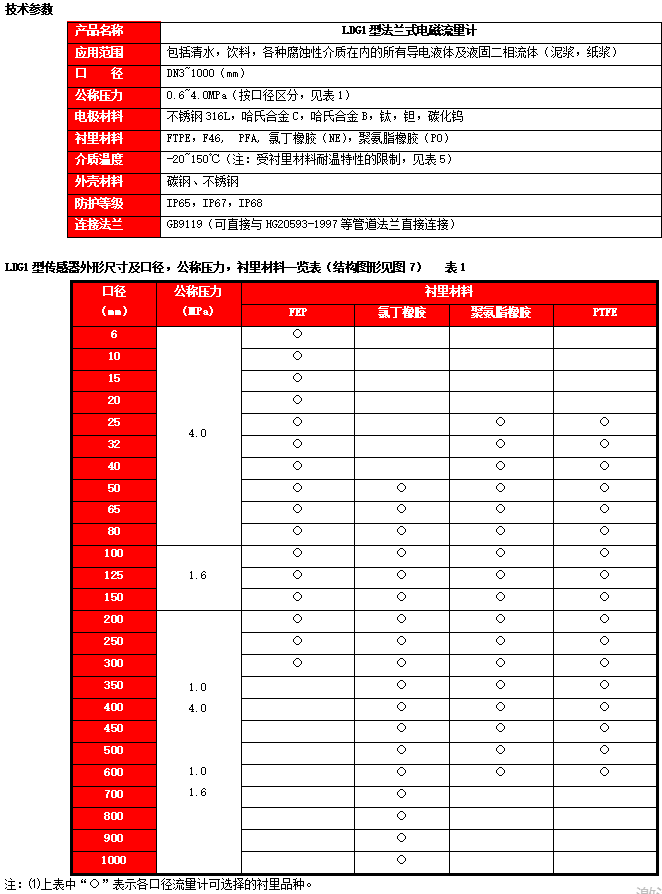

LDG1型法兰式电磁流量计(图3)

注1:防护等级选择为IP67时,应选用LDG系列流量计或其他分离型流量计,防护等级选择为IP68时,应选用LDG系列分离型流量计

注2:选用分离型流量计时,应说明需要的转换器与传感器信号电缆的长度(m),缺省值为10m。

注3:电磁转换器的电源可以在DC24V和AC220V选择

注4:选择频率输出时应同时说明脉冲当量,或与刻度流量对应的频率值。

注5:传感器压力等级见表1。若需要更高压力等级,请与我公司商定。



型号编码举例

举例:LDG25A1-100K2F3A1J1P0CG1H2

说明:2.5MPa,法兰安装,口径DN100,电极为哈氏合金C,衬里为PTFE(聚四氟乙烯), 介质≤120℃,带标准接地环,防护等级为IP65, 一体化型, 输出4~20mA,直流24V电源。
