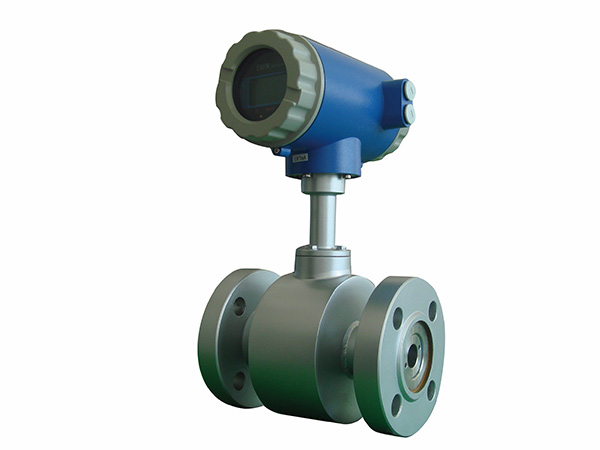

高压电磁流量计

高压型电磁流量计 1 高压型电磁流量计测量原理 高压型电磁流量计测量原理是基于法拉第电磁感应定律。即:导电液体在磁场中作切割磁力线运动时,导体中产生感应电动势,其感应电动势E为: E=KBVD

产品详情
1 高压型电磁流量计测量原理

     高压型电磁流量计测量原理是基于法拉第电磁感应定律。即:导电液体在磁场中作切割磁力线运动时,导体中产生感应电动势,其感应电动势E为:

                   E=KBVD

       K=仪表常数

       B=磁感应强度

       V=测量管截面内的平均流速

       D=测量的内直径

测量流量时,流体流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速(亦即体积流量)成正比的电压,因此要求被测的流动液体具有最低限度的电导率。其感应电压信号通过二个与液体直接接触的电极检出,并通过电缆传送至放大器,然后转换成统一输出信号。这种测量方式具有如下优点:

1、测量管内无阻流件,因此无附加压力损失。

2、由于信号在整个充满磁场的空间中形成,它是管道截面上的平均值,因此从电极平面至 传感器上游端平面间所需直管段相对较短。长度为5XDN(DN为测量管内直径)。

3、只有管道和电极与被测液体接触,因此,只要合理选择电极及管道内衬材料,即可达到耐腐,耐磨损的要求。

4、传感器信号是一个与平均流速成精确线性关系的电动势。

5、测量结果与液体的压力、温度、密度、粘度、电导率(不小于最低电导率)等物理参数无关,所以测量精度高、工作可靠。

2 适用范围

高压电磁流量计是采用特殊衬里技术,抗高压,耐负压,专用于地质,石油勘探,油田测量各种液体中高压液体流量而开发的产品。特别是用于测量聚合物母液的高分子等流体流量测量,本产品具有计量稳定,精度高,寿命长等特点;还有就是在水处理的反渗透技术中有很好的应用。用于测量清水、污水、聚合物等液体(含脉动流),广泛用于石化、石油、给排水、注水和加药系统中。

3 特点

・具有结构合理,安全性高、外形美观,适应中高压场合使用。

・从计量液体0.01m3/h开始准确的工作。

・可测介质带颗粒、液体或泥浆、矿浆、药剂等。

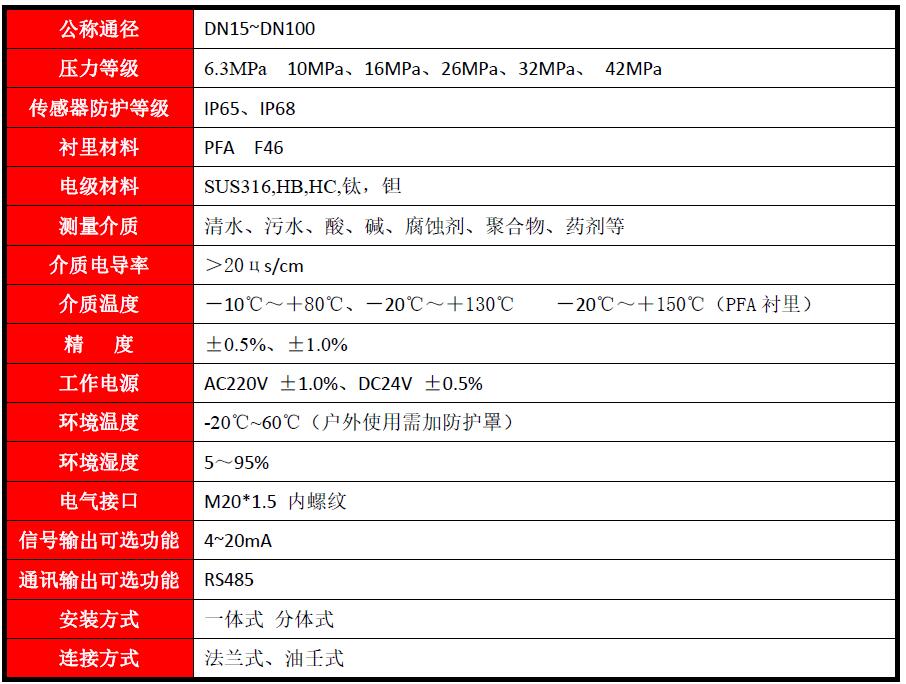

4 技术参数

高压电磁流量计(图1)

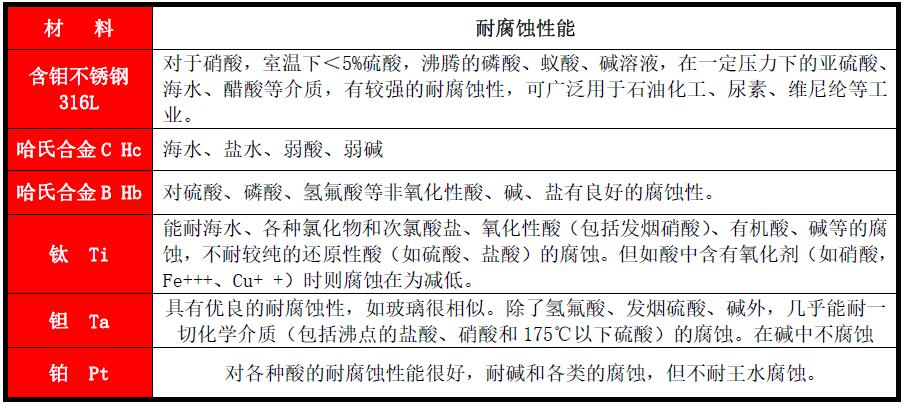

5电极材料适用介质说明

 可根据被测介质的腐蚀性,由用户选择订货。对一般介质,可查有关防腐蚀手册,对电

极材料选择无特殊要求时,工厂选用316L电极。

高压电磁流量计(图2)

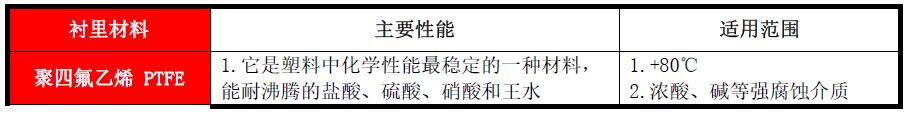

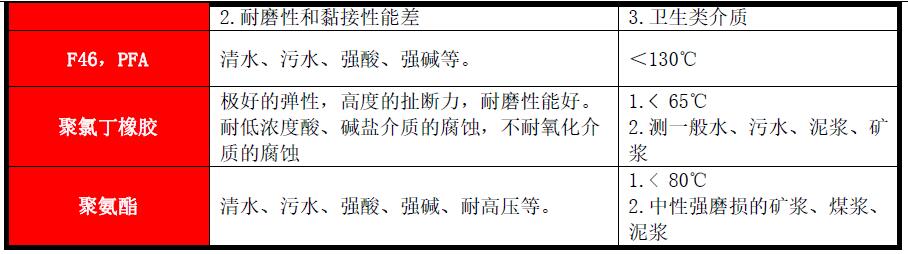

6衬里材料适用介质说明

高压电磁流量计(图3)
高压电磁流量计(图4)

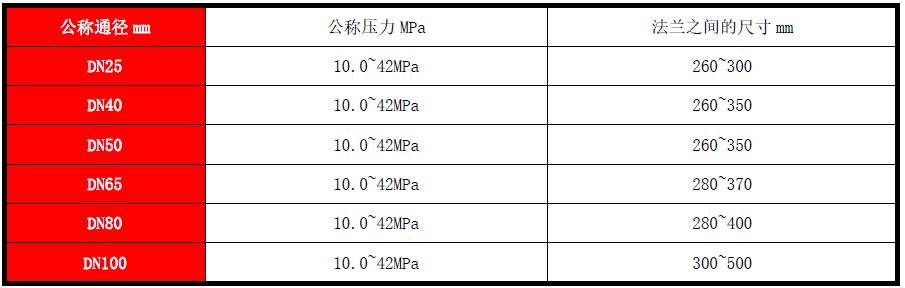

7 安装尺寸

高压电磁流量计(图5)

注;1. 外形尺寸可以根据用户的需要进行改变设计

8 测量范围

高压电磁流量计(图6)
