一、原理概述

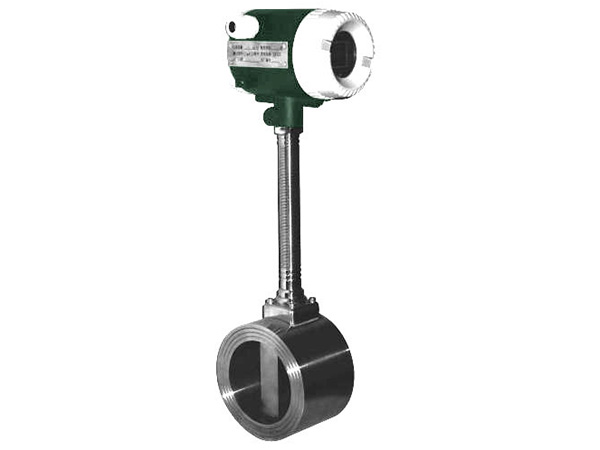

涡街流量传感器具有测量范围广、准确度高、压损小、性能稳定、安全可靠、安装使用方便等优点。广泛应用于石油、化工、电力、制药、食品、煤炭、环保、轻纺、冶金、造纸等行业,适用于各种气体、液体、蒸汽等低粘度流体的流量测量,也可用于测量含有少量颗粒、杂质的浑浊液体。

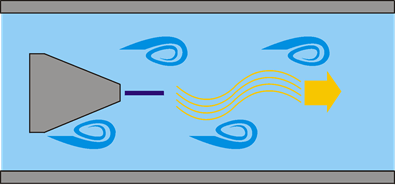

根据卡门涡街原理,在流体管道中垂直流量向置入一三角柱型挡体,便会使流体振动而在三角柱两侧产生左旋和右旋两列交替旋涡。当满足一定条件时,这两列旋涡便会达到稳定、规则的状态,旋涡振动频率f与管道内流体平均流速v成正比。

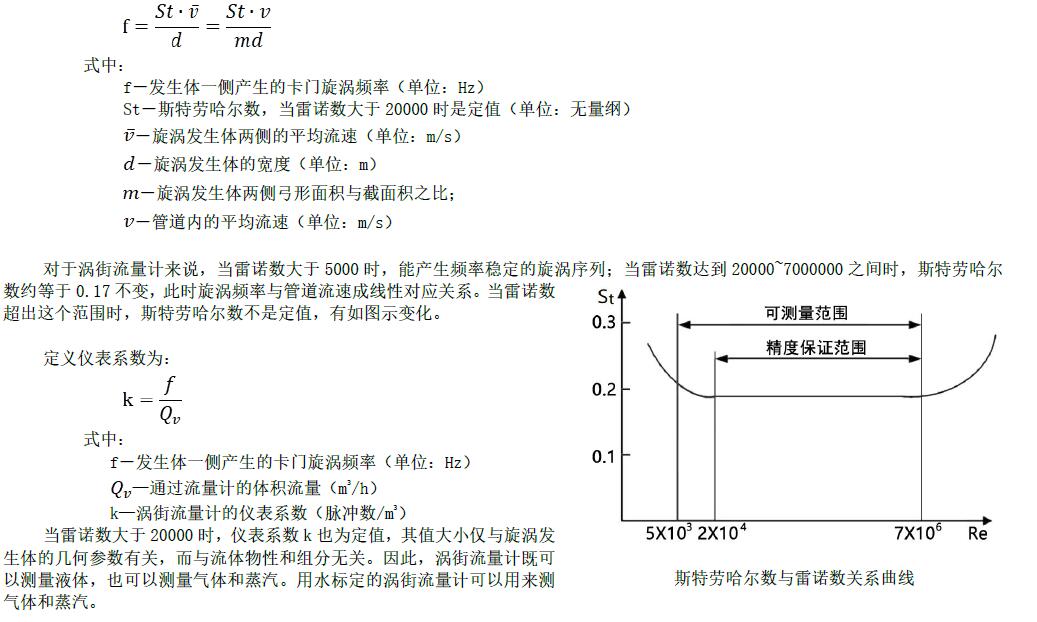

关系式如下:
![LUGB智能涡街流量计(图2) LUGB智能涡街流量计(图2)](/uploads/ueditor/20221025/1-221025151H0534.jpg)

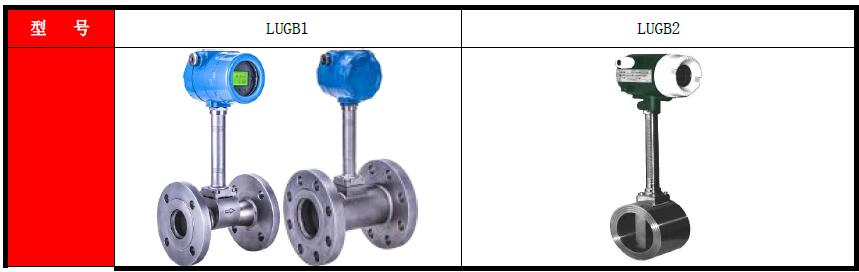

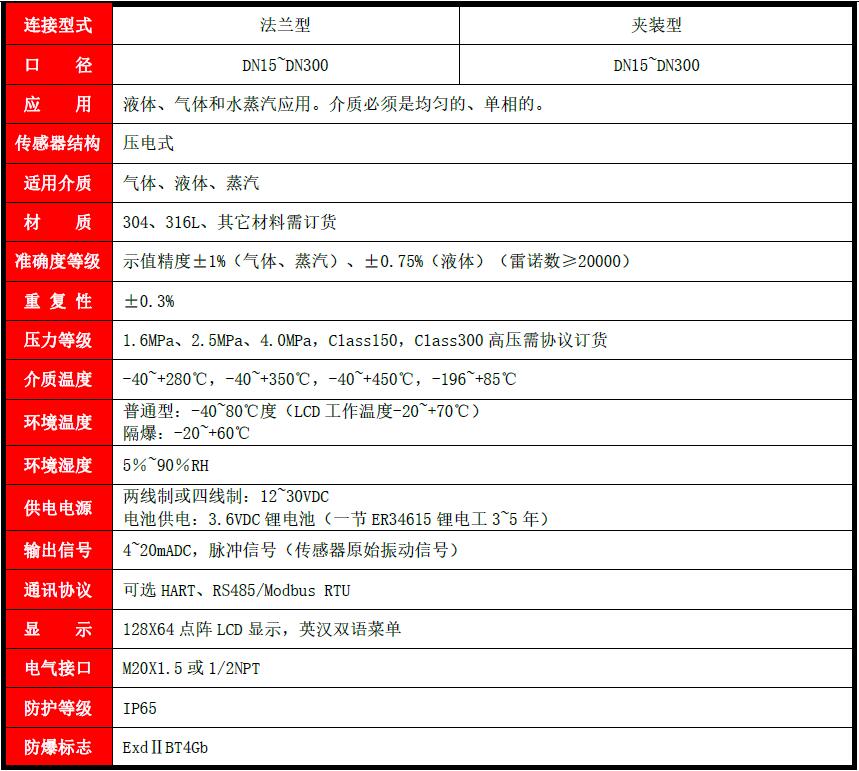

三、技术参数
![LUGB智能涡街流量计(图3) LUGB智能涡街流量计(图3)](/uploads/ueditor/20221025/1-221025151I3355.jpg)
![LUGB智能涡街流量计(图4) LUGB智能涡街流量计(图4)](/uploads/ueditor/20221025/1-221025151J4E6.jpg)

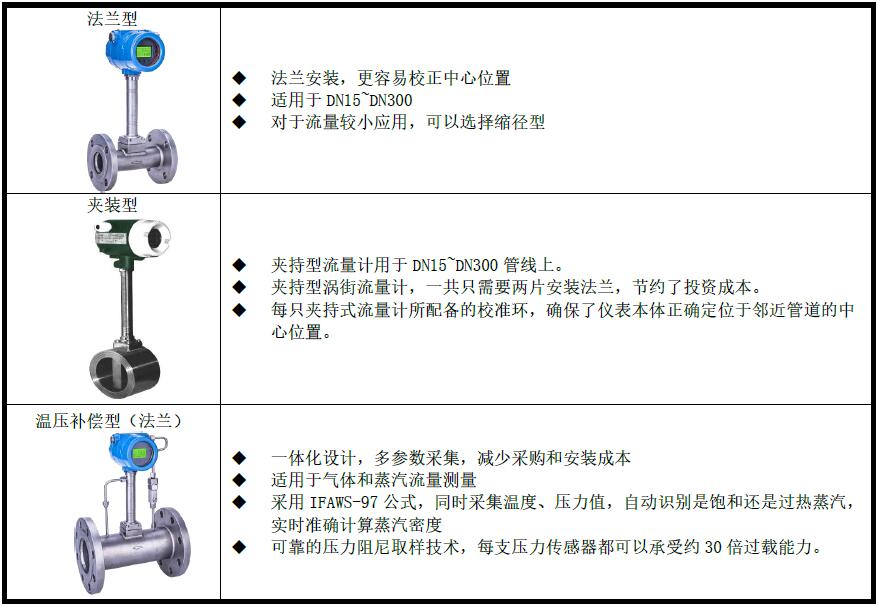

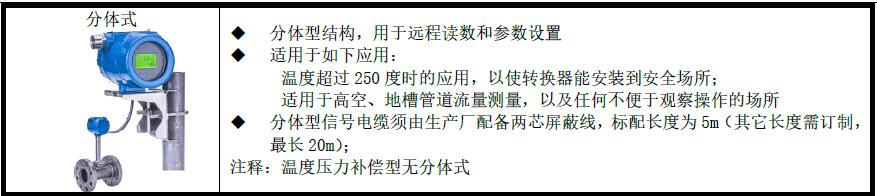

四、传感器
![LUGB智能涡街流量计(图5) LUGB智能涡街流量计(图5)](/uploads/ueditor/20221025/1-221025151KG92.jpg)
![LUGB智能涡街流量计(图6) LUGB智能涡街流量计(图6)](/uploads/ueditor/20221025/1-221025151Q03C.jpg)

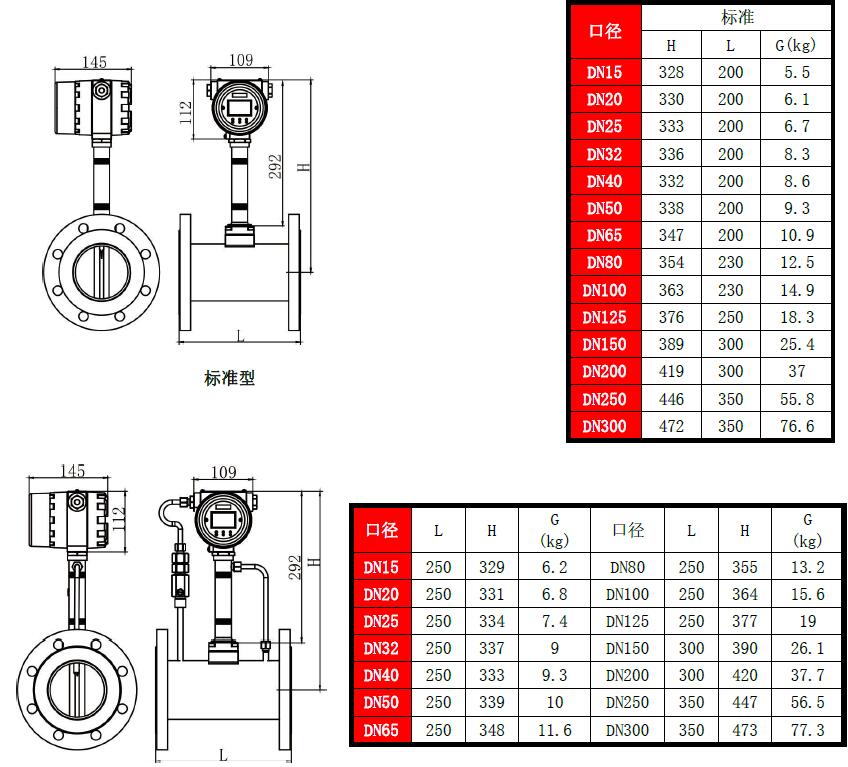

五、外形尺寸
一体法兰型外形图
![LUGB智能涡街流量计(图7) LUGB智能涡街流量计(图7)](/uploads/ueditor/20221025/1-221025151RW27.jpg)
![LUGB智能涡街流量计(图8) LUGB智能涡街流量计(图8)](/uploads/ueditor/20221025/1-221025151SR91.jpg)
六、流量表

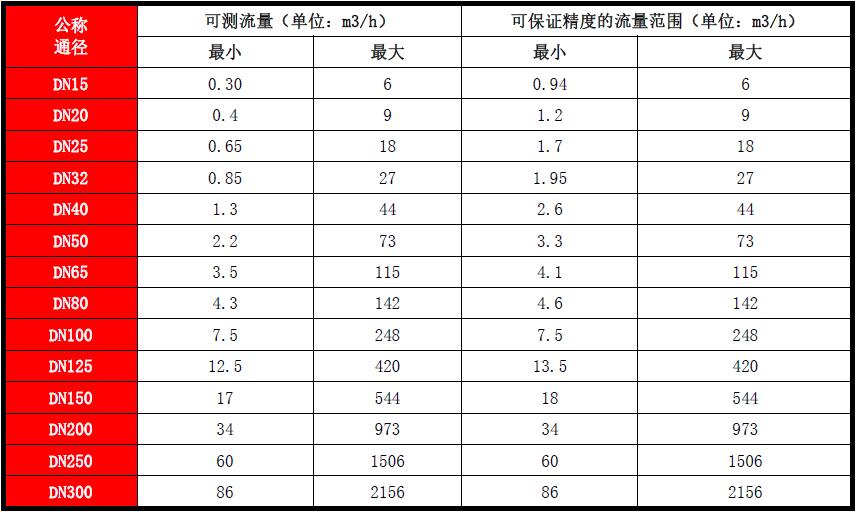

可测水流量范围
![LUGB智能涡街流量计(图9) LUGB智能涡街流量计(图9)](/uploads/ueditor/20221025/1-221025151U1b4.jpg)
标准条件15℃、ρ= 1000 kg/m3时)

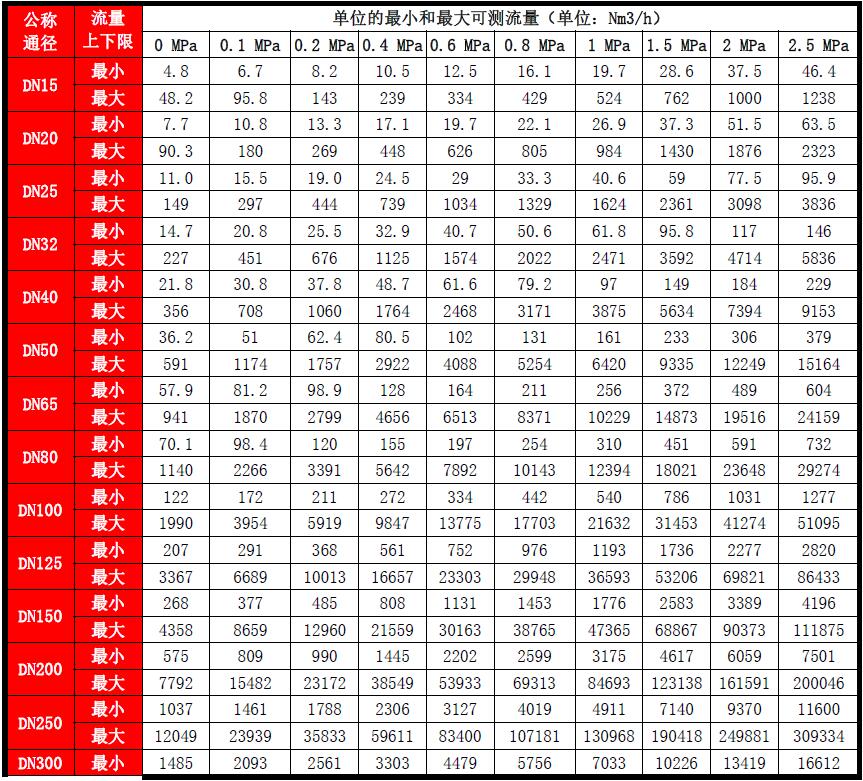

在选择的过程压力下可测空气流量范围
![LUGB智能涡街流量计(图10) LUGB智能涡街流量计(图10)](/uploads/ueditor/20221025/1-221025151911Y1.jpg)
![LUGB智能涡街流量计(图11) LUGB智能涡街流量计(图11)](/uploads/ueditor/20221025/1-221025151922c4.jpg)

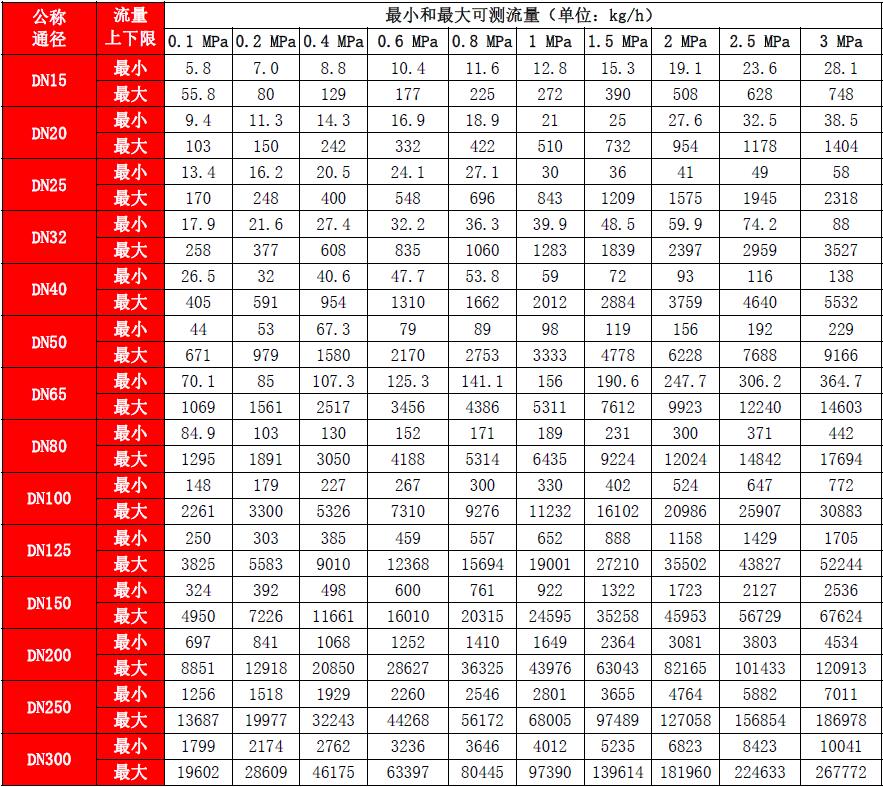

在选择的过程压力下可测饱和蒸汽流量范围
![LUGB智能涡街流量计(图12) LUGB智能涡街流量计(图12)](/uploads/ueditor/20221025/1-2210251519314B.jpg)
七 安装
7.1 注意事项
连续的流量测量
流量大于最小流量
不能测量脉动流
需要考虑前后直管段
只能测量单向
7.2 选择安装位置
安装位置尽量选在管道无振动或振动加速度小于2g的位置,如振动大则需采取减振措施;

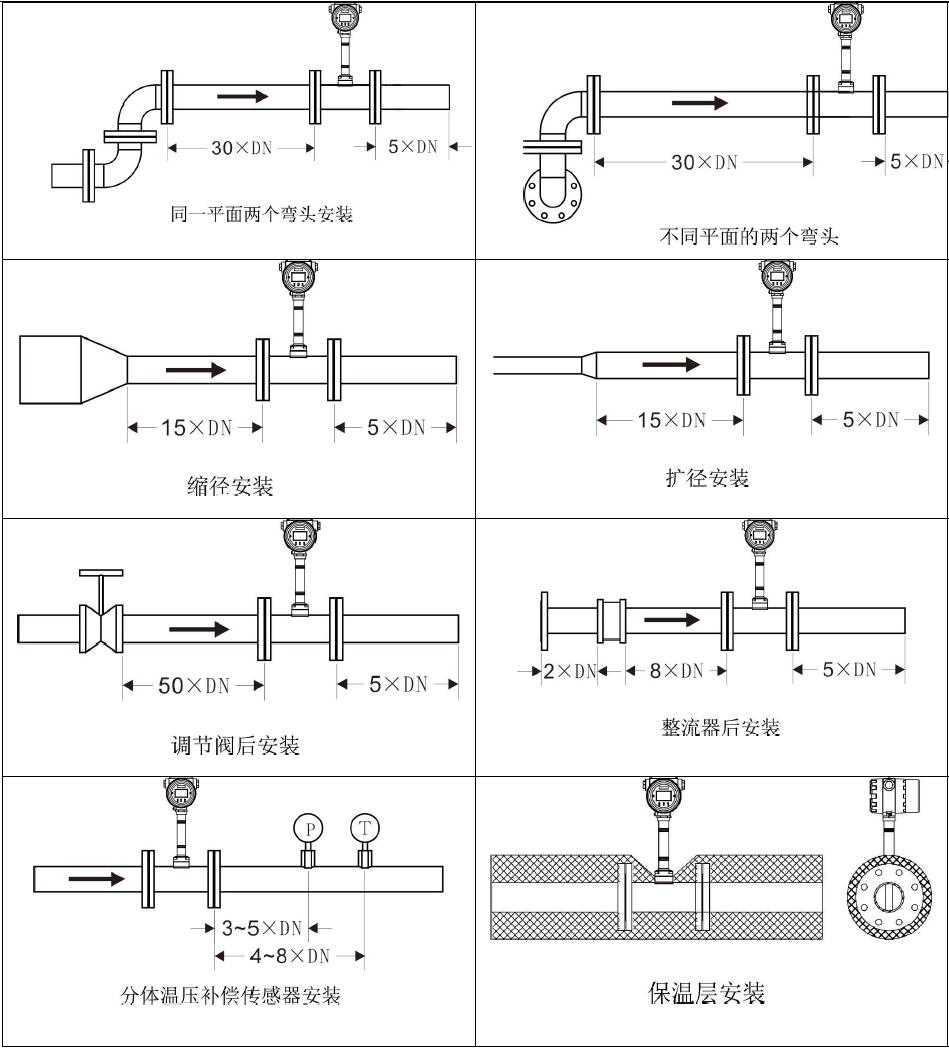

传感器的上游和下游必须有足够的直管段,见示意图,图(六);
检修阀安装在传感器上游,流量调节阀安装在传感器下游;
传感器应远离大功率的电器设备,以免电磁感应和静电感应的干扰;
传感器可水平、垂直或倾斜安装在直管上;
测量蒸汽时避免管线低处安装;测量液体时避免管线高处安装;当垂直安装测液体时,液体必须由下而上流动;
尽量选择便于安装和检修的位置;
应选择环境干燥的位置;
![LUGB智能涡街流量计(图13) LUGB智能涡街流量计(图13)](/uploads/ueditor/20221025/1-221025151943937.jpg)
![LUGB智能涡街流量计(图14) LUGB智能涡街流量计(图14)](/uploads/ueditor/20221025/1-221025151953325.jpg)
